026. Arduino 아두이노 - Ethernet Shield 사용하기

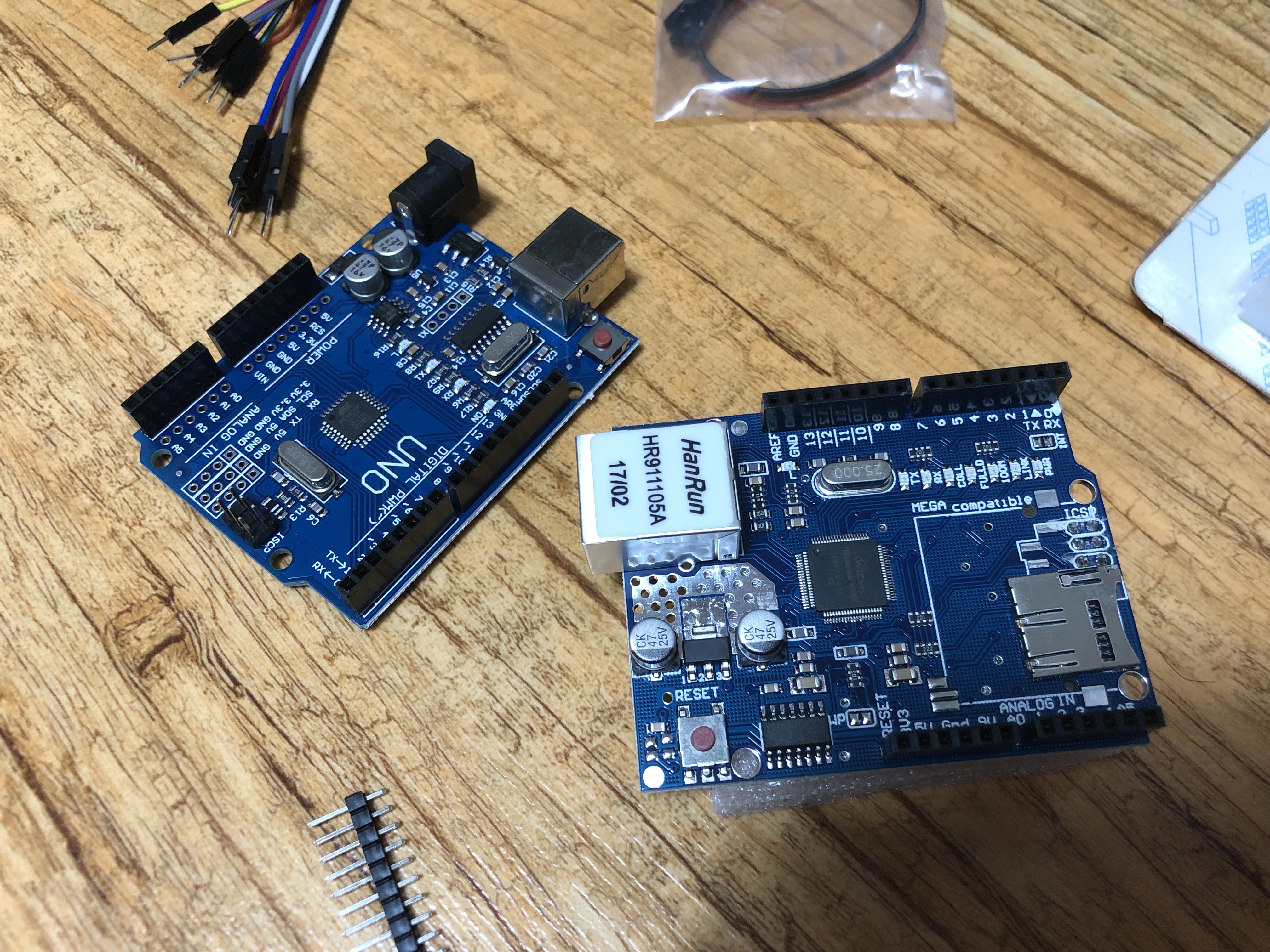

아두이노와 이더넷 쉴드

일전에 Ethernet Shield키트를 선물로 받았었는데

귀찮아서 이제서야 꺼내보았다



아두이노 IoT 교육 키트1 - 이더넷편 구성품

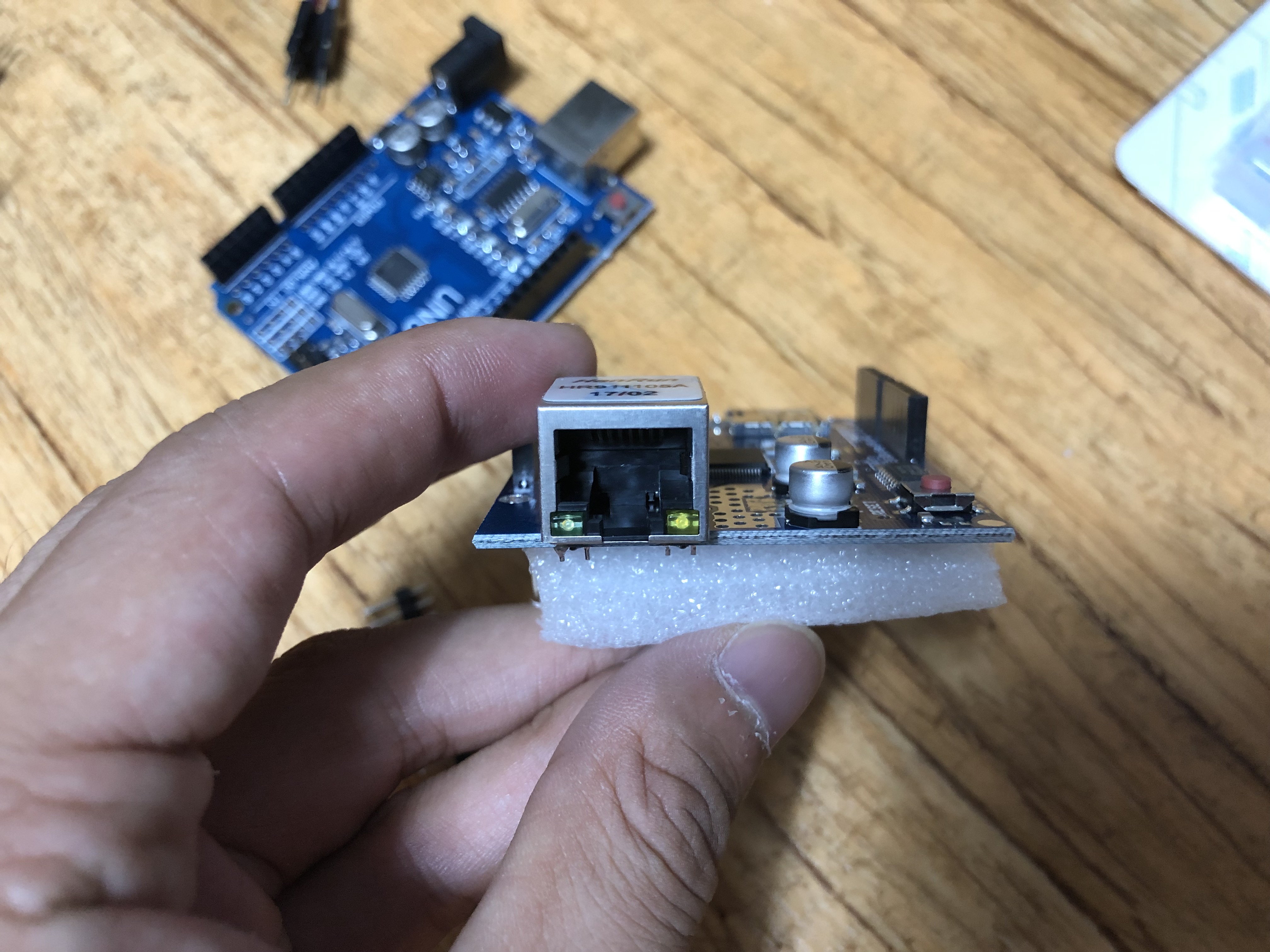

이더넷 쉴드

구성품이 가격대비로는 괜찮은듯 하다



이제서야 꺼내본 이유는

집 외부 온도는 SolarWeatherStation을 만들어서 알 수 있지만

내부 온도는 확인이 안되기때문이다



간단하게 Ethernet Shield예제를 가지고 WebClient 예제를 진행해보았다

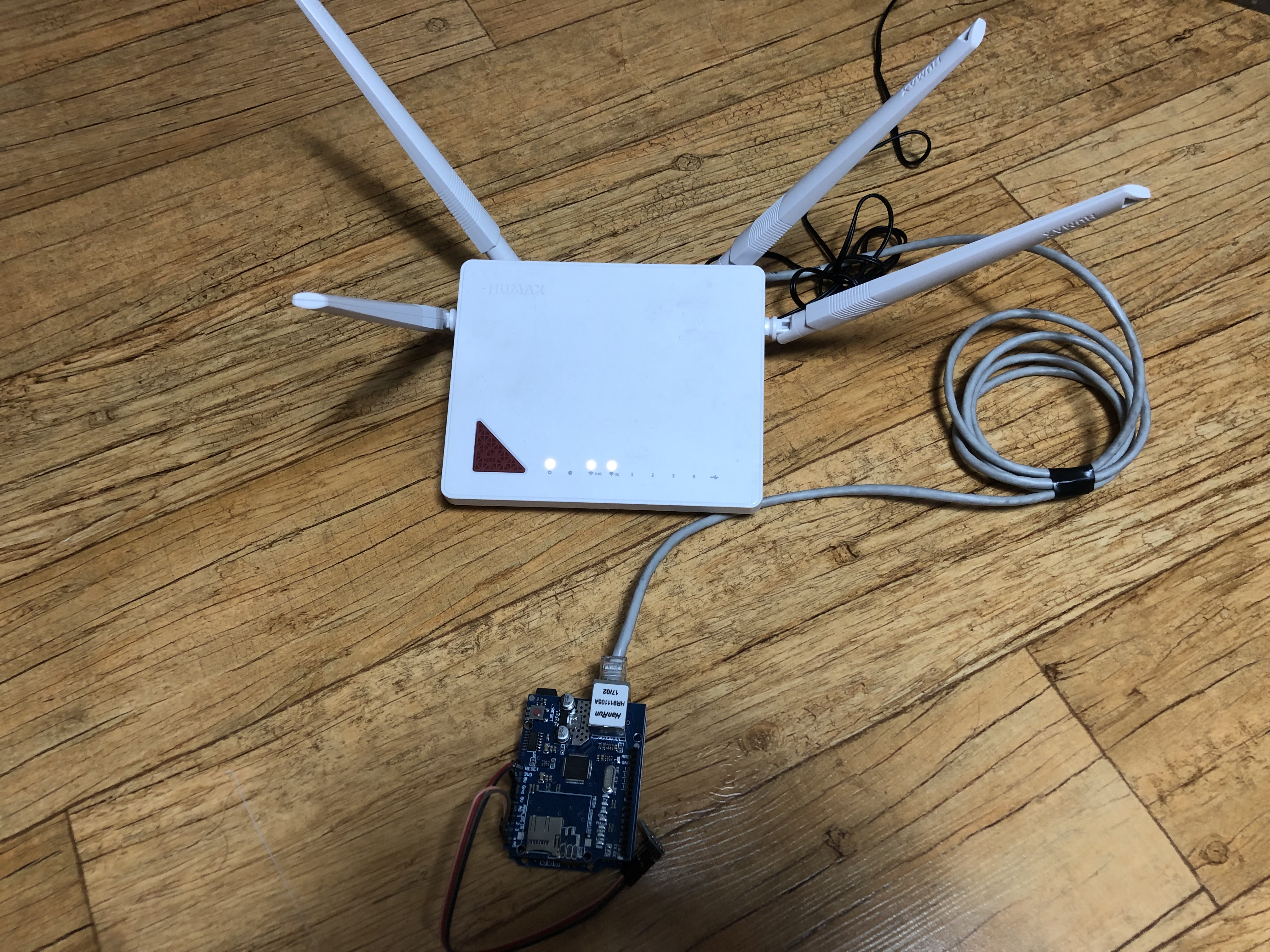

이더넷쉴드와 공유기 연결

우선 공유기에 연결을 하고

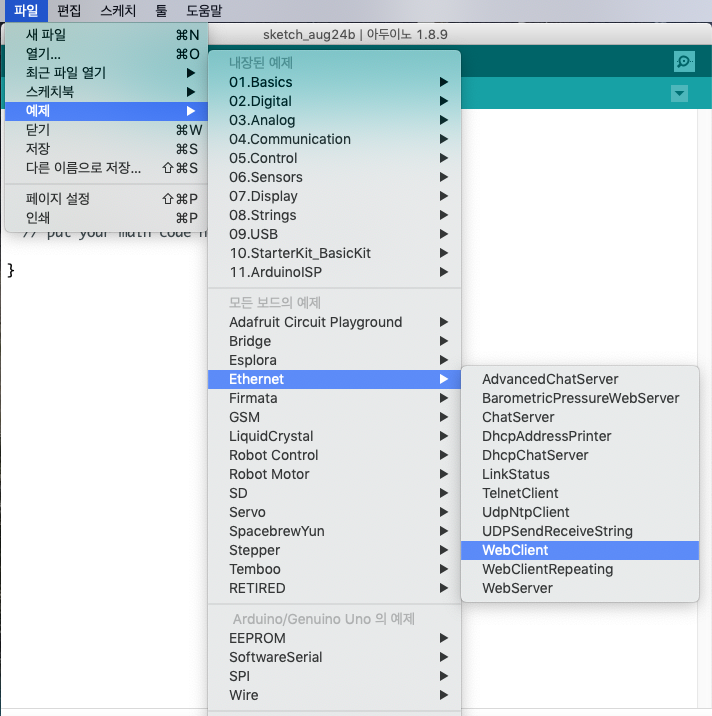

예제 > Ethernet > WebClient

client에 계속해서 연결해야 한다면 WebClientRepeating 예제를 참고하면 된다



IP나 dns는 본인 공유기에 맞춰서 수정해야 하겠지만

대부분 192.168.0.x 일테니 크게 변경할 게 없다

맥 주소도 내부망에 같은 맥을 가진 기기가 없을테니 상관없겠지만

2개 이상의 ethernet Shield 를 사용한다면 기기마다 수정을 해야한다 알파벳 몇개만 바꿔주면 된다...

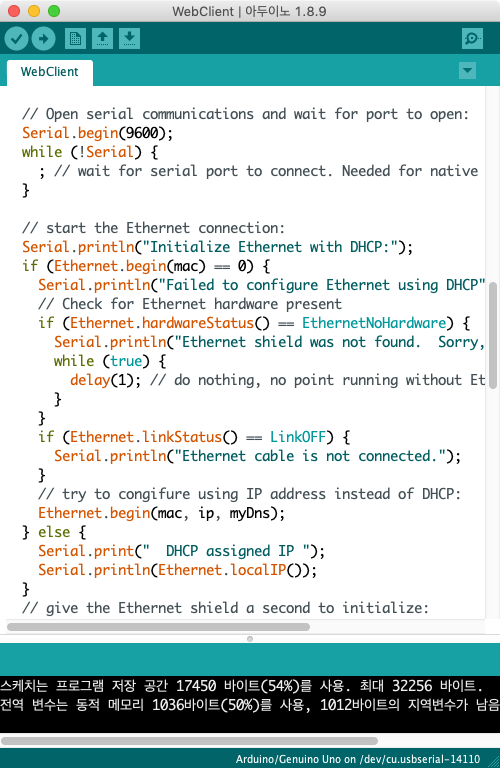

WebClient 예제

/*
  Web client

 This sketch connects to a website (http://www.google.com)
 using an Arduino Wiznet Ethernet shield.

 Circuit:
 * Ethernet shield attached to pins 10, 11, 12, 13

 created 18 Dec 2009
 by David A. Mellis
 modified 9 Apr 2012
 by Tom Igoe, based on work by Adrian McEwen

 */

#include <SPI.h>
#include <Ethernet.h>

// Enter a MAC address for your controller below.
// Newer Ethernet shields have a MAC address printed on a sticker on the shield
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };

// if you don't want to use DNS (and reduce your sketch size)
// use the numeric IP instead of the name for the server:
//IPAddress server(74,125,232,128);  // numeric IP for Google (no DNS)
char server[] = "www.google.com";    // name address for Google (using DNS)

// Set the static IP address to use if the DHCP fails to assign
IPAddress ip(192, 168, 0, 177);
IPAddress myDns(192, 168, 0, 1);

// Initialize the Ethernet client library
// with the IP address and port of the server
// that you want to connect to (port 80 is default for HTTP):
EthernetClient client;

// Variables to measure the speed
unsigned long beginMicros, endMicros;
unsigned long byteCount = 0;
bool printWebData = true;  // set to false for better speed measurement

void setup() {
  // You can use Ethernet.init(pin) to configure the CS pin
  //Ethernet.init(10);  // Most Arduino shields
  //Ethernet.init(5);   // MKR ETH shield
  //Ethernet.init(0);   // Teensy 2.0
  //Ethernet.init(20);  // Teensy++ 2.0
  //Ethernet.init(15);  // ESP8266 with Adafruit Featherwing Ethernet
  //Ethernet.init(33);  // ESP32 with Adafruit Featherwing Ethernet

  // Open serial communications and wait for port to open:
  Serial.begin(9600);
  while (!Serial) {
    ; // wait for serial port to connect. Needed for native USB port only
  }

  // start the Ethernet connection:
  Serial.println("Initialize Ethernet with DHCP:");
  if (Ethernet.begin(mac) == 0) {
    Serial.println("Failed to configure Ethernet using DHCP");
    // Check for Ethernet hardware present
    if (Ethernet.hardwareStatus() == EthernetNoHardware) {
      Serial.println("Ethernet shield was not found.  Sorry, can't run without hardware. :(");
      while (true) {
        delay(1); // do nothing, no point running without Ethernet hardware
      }
    }
    if (Ethernet.linkStatus() == LinkOFF) {
      Serial.println("Ethernet cable is not connected.");
    }
    // try to congifure using IP address instead of DHCP:
    Ethernet.begin(mac, ip, myDns);
  } else {
    Serial.print("  DHCP assigned IP ");
    Serial.println(Ethernet.localIP());
  }
  // give the Ethernet shield a second to initialize:
  delay(1000);
  Serial.print("connecting to ");
  Serial.print(server);
  Serial.println("...");

  // if you get a connection, report back via serial:
  if (client.connect(server, 80)) {
    Serial.print("connected to ");
    Serial.println(client.remoteIP());
    // Make a HTTP request:
    client.println("GET /search?q=arduino HTTP/1.1");
    client.println("Host: www.google.com");
    client.println("Connection: close");
    client.println();
  } else {
    // if you didn't get a connection to the server:
    Serial.println("connection failed");
  }
  beginMicros = micros();
}

void loop() {
  // if there are incoming bytes available
  // from the server, read them and print them:
  int len = client.available();
  if (len > 0) {
    byte buffer[80];
    if (len > 80) len = 80;
    client.read(buffer, len);
    if (printWebData) {
      Serial.write(buffer, len); // show in the serial monitor (slows some boards)
    }
    byteCount = byteCount + len;
  }

  // if the server's disconnected, stop the client:
  if (!client.connected()) {
    endMicros = micros();
    Serial.println();
    Serial.println("disconnecting.");
    client.stop();
    Serial.print("Received ");
    Serial.print(byteCount);
    Serial.print(" bytes in ");
    float seconds = (float)(endMicros - beginMicros) / 1000000.0;
    Serial.print(seconds, 4);
    float rate = (float)byteCount / seconds / 1000.0;
    Serial.print(", rate = ");
    Serial.print(rate);
    Serial.print(" kbytes/second");
    Serial.println();

    // do nothing forevermore:
    while (true) {
      delay(1);
    }
  }
}

실행을 해보면 google에서 arduino를 검색한 결과를 Serial 모니터로 확인할 수 있다

loop 마지막에 while(true)인걸 확인할 수 있는데 단발성이라

loop를 돌지 않는다고 생각하면된다

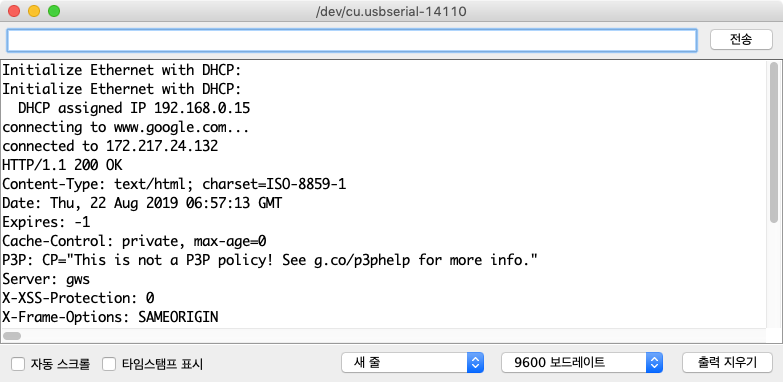

WebClient 예제 실행결과

근데 DHCP assigned IP 192.168.0.15 로

위의 소스에서 177로 IP를 넣었는데 전혀 다른 IP를 찍은걸 알 수 있다



만약에 서버로 사용한다면 IP가 변하면 그야말로 지옥일텐데 말이다

그건  if (Ethernet.begin(mac) == 0) { 에서

Ethernet 시작시 맥주소를 가지고 공유기에 연결하기 때문으로 보인다

IP까지 원하는데로 하려면 Ethernet.begin(mac, ip, myDns) 으로 변경해주면 될 것 같다

서버로 쓸게 아니고 인터넷 연결만되면 되기때문에 추가 테스트를 하질 않았다…



참고로... 이렇게 변경해도 실행이 된다

#include <SPI.h>
#include <Ethernet.h>

EthernetClient client;

unsigned long beginMicros, endMicros;
unsigned long byteCount = 0;
bool printWebData = true;  // set to false for better speed measurement

void setup() {
  Serial.begin(9600);

  if (client.connect(server, 80)) {
    Serial.print("connected to ");
    Serial.println(client.remoteIP());
    // Make a HTTP request:
    client.println("GET /search?q=arduino HTTP/1.1");
    client.println("Host: www.google.com");
    client.println("Connection: close");
    client.println();
  } else {
    // if you didn't get a connection to the server:
    Serial.println("connection failed");
  }
  beginMicros = micros();
}

void loop() {
  // if there are incoming bytes available
  // from the server, read them and print them:
  int len = client.available();
  if (len > 0) {
    byte buffer[80];
    if (len > 80) len = 80;
    client.read(buffer, len);
    if (printWebData) {
      Serial.write(buffer, len); // show in the serial monitor (slows some boards)
    }
    byteCount = byteCount + len;
  }

  // if the server's disconnected, stop the client:
  if (!client.connected()) {
    endMicros = micros();
    Serial.println();
    Serial.println("disconnecting.");
    client.stop();
    Serial.print("Received ");
    Serial.print(byteCount);
    Serial.print(" bytes in ");
    float seconds = (float)(endMicros - beginMicros) / 1000000.0;
    Serial.print(seconds, 4);
    float rate = (float)byteCount / seconds / 1000.0;
    Serial.print(", rate = ");
    Serial.print(rate);
    Serial.print(" kbytes/second");
    Serial.println();

    // do nothing forevermore:
    while (true) {
      delay(1);
    }
  }
}

 맥주소랑 IP랑 전부 빠져있다 하지만 연결이 되었다...



무튼 이더넷 쉴드를 이용해서 인터넷 연결이 잘 되는걸 확인했으니 다음 단계로 넘어가야겠다



참고

https://www.arduino.cc/en/Reference/Ethernet
