Arduino MKR 1310 사용해보기 (with TTN)

Device 추가할때 From The LoRaWAN Device Repository 를 이용했는데, Gateway 설정은 KR920_TTN 이라

Manually 로 KR920 주파수로 잡아야 정상동작하는것 같아요

출처 : https://www.thethingsnetwork.org/

앱등록시 Repository대신 Manually로 진행해줍니다

Gateway 에서 사용중인 Frequency Plan에 맞춰주면 끗

---

좌) 출처 :  https://www.eduino.kr/product/detail.html?product_no=934 / 우) 출처 :  https://www.eduino.kr/product/detail.html?product_no=934





TTN(The Things Network)에 연결가능한

Arduino MKR 1310 보드가 생겨, TTN 연결 진행해 봤습니다



TTN에 연결하려면 APP KEY 가 필요하니 TTN에서 Application을 추가하고

APP KEY를 만들어줘야 합니다



* Gateway가 있어야 연결 되니, TTN Gateway Map에서 주변 게이트웨이 확인 혹은 Gateway를 사서 등록하고, 진행해야 합니다



출처 :  https://www.thethingsnetwork.org/map

TTN Application 을 등록하려면 Device EUI가 필요하니

아두이노 예제를 보드에 올리고 확인해야 합니다



Arduino 보드, 라이브러리 추가

Arduino MKR 1310을 사용하려면 보드를 추가 해야합니다

보드추가 참고: 031. Arduino 아두이노 - 보드 추가하기(Adding Arduino Boards)



보드매니저에서 MKR 을 검색해서 설치해줍니다

용량이 꽤 크네요

설치가 끝나면 MKR WAN 1310 보드로 변경해줍니다



보드만 추가하면 관련 예제가 없으니, Library 도 찾아서 설치해줍니다

Library 참고: 012. Arduino 아두이노 - library 라이브러리 추가하기





펌웨어 업데이트

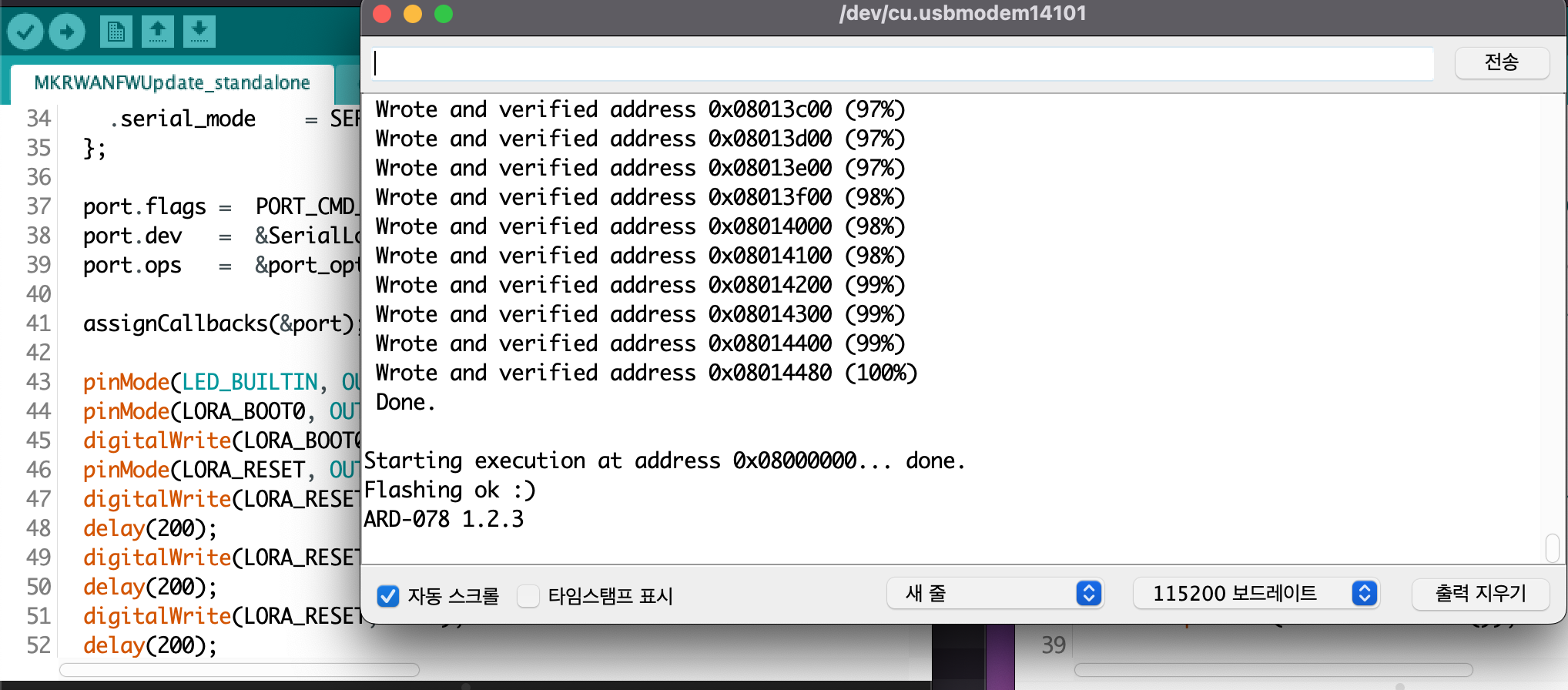

MKRWANFWUpdate_standalone 예제를 실행합니다

* 펌웨어 업데이트를 안하면 TTN연결이 안됩니다 버그가 있나봐요?

펌웨어를 1.2.0 에서 1.2.3 으로 업데이트 했습니다

---

Device EUI 확인

MKRWAN 예제중에 FirstConfiguration 예제를 불러와 디바이스 세팅을 진행합니다



예제 중간쯤 보면 유럽(EU868)으로 돼있는 부분을 한국(KR920) 으로 바꿔줍니다

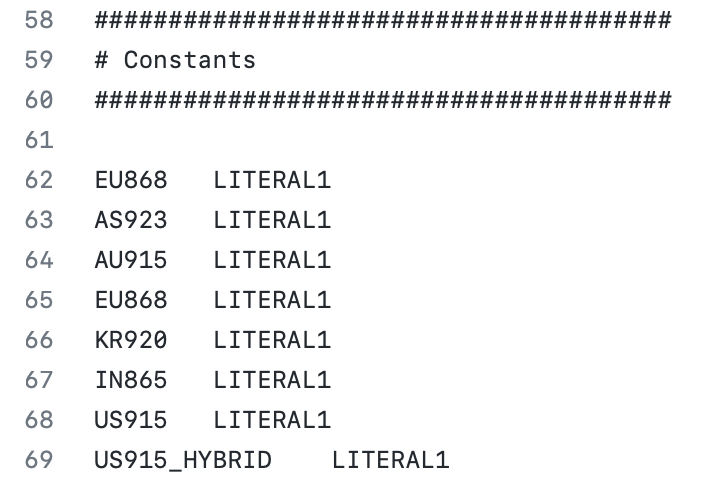

출처 : https://github.com/arduino-libraries/MKRWAN/blob/master/keywords.txt

국가별 설정은 Library 페이지에서 찾으면 됩니다



예제를 업로드를 하고 실행해보면 Device EUI 를 확인할 수 있습니다



Device EUI를 확인했으니 APP 등록을 진행해서 APP KEY를 만들어줍니다



---

Application 등록

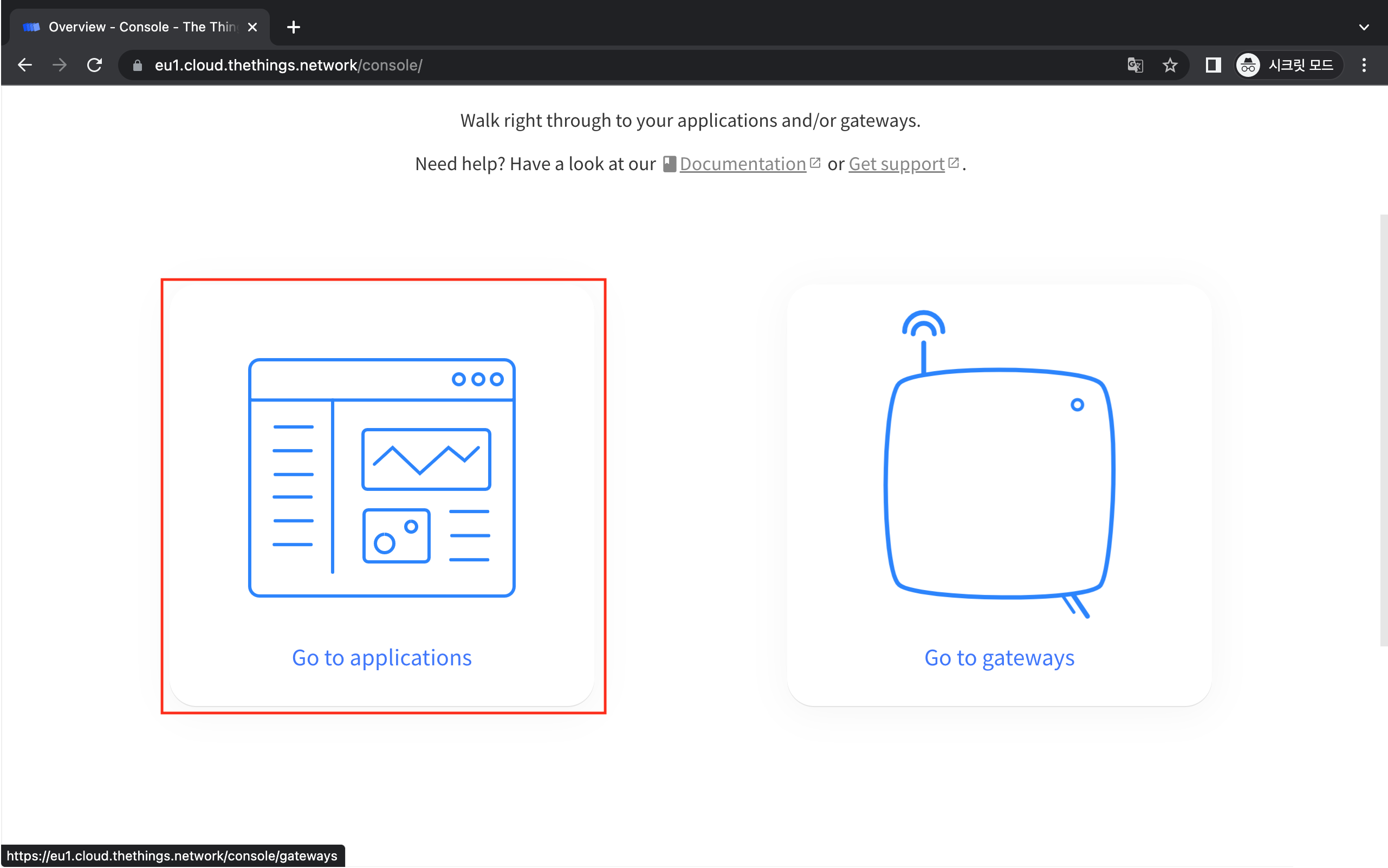

TTN(The Things Network)

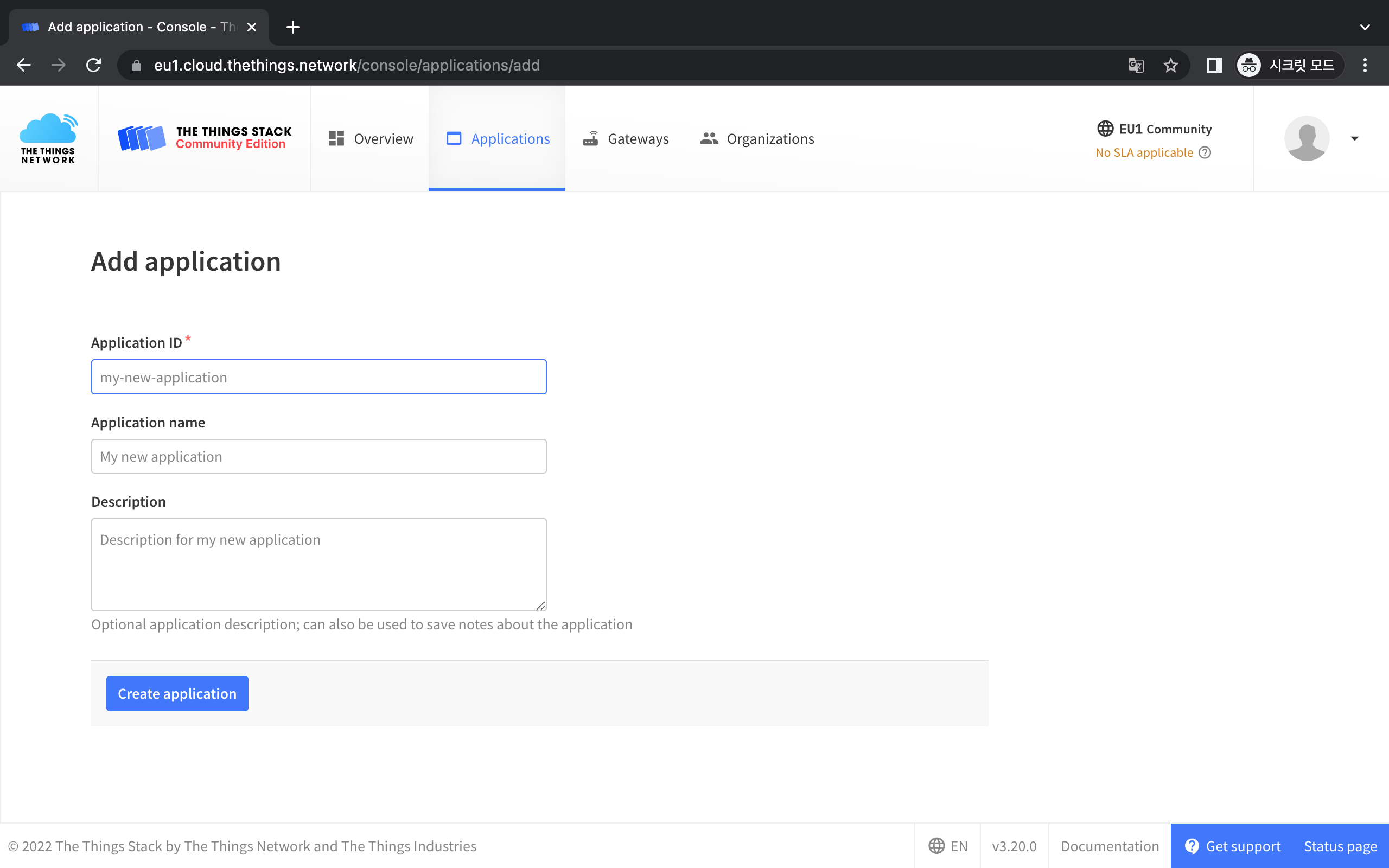

출처 :  https://www.thethingsnetwork.org/

출처 : https://www.thethingsnetwork.org/

Application 을 만들면 End Devices 로 가서 디바이스를 추가합니다



출처 : https://www.thethingsnetwork.org/

From The LoRaWAN Device Repository 를 이용했습니다

출처 :  https://www.thethingsnetwork.org/

디바이스를 선택하고

펌웨어 1.2.3, 주파수는 호주(AU_915_928)로 했습니다

주파수선택을 해주고, 나머진 버튼클릭으로 등록할 수 있습니다

Device EUI는 스케치 모니터에서 확인한 값으로 넣어줍니다

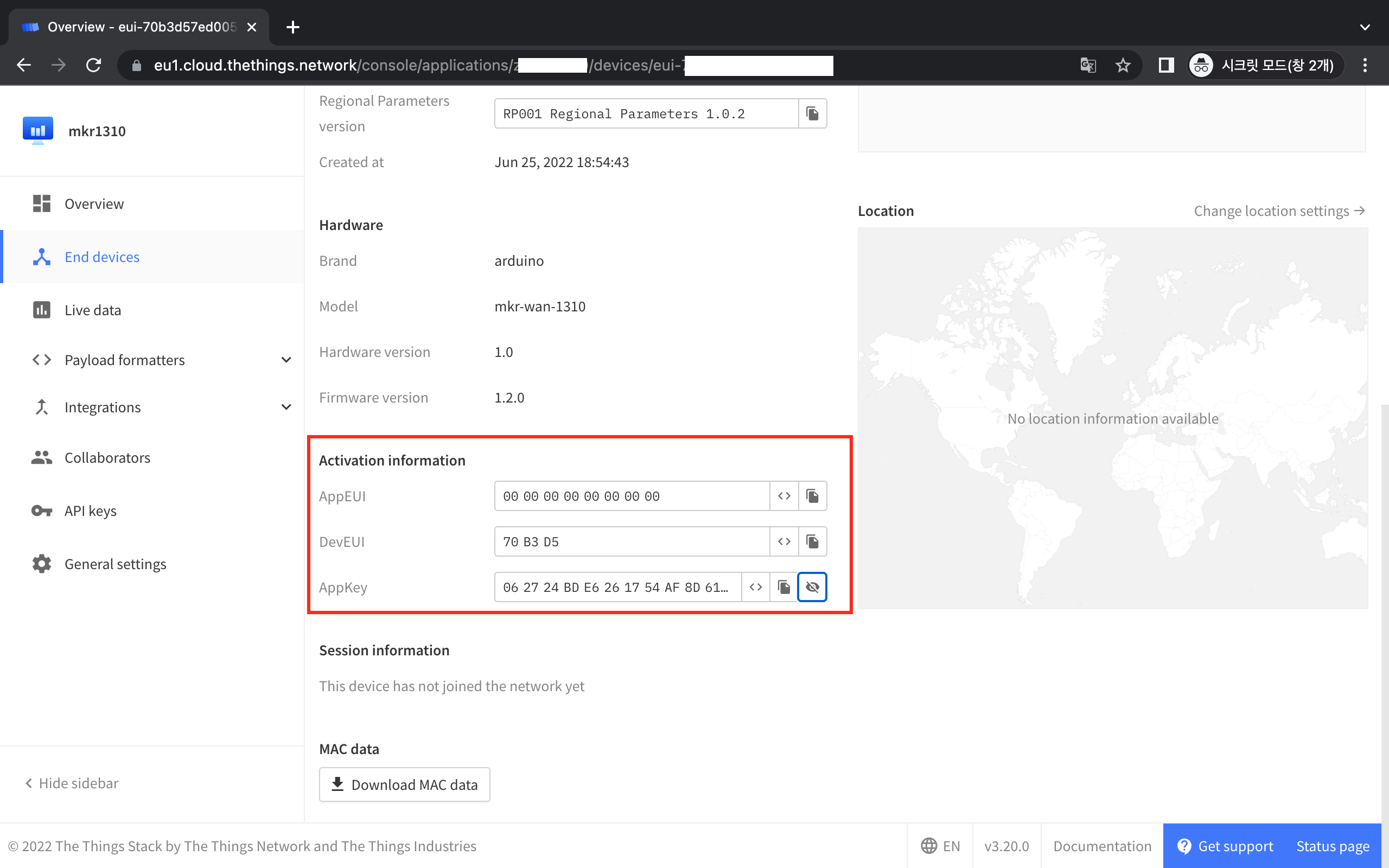

출처 : https://www.thethingsnetwork.org/

APP KEY를 만들었으니 MKR 1310로 연결해 볼 수 있겠네요

이제 스케치로 돌아와 보드설정을 진행해 줍니다



---

TTN 설정

Are you Connection via OTAA(1) or ABP(2)? 문구에서 1을 입력하고 전송을 하면

Enter your APP EUI 가 출력됩니다.

앱 등록할때 APP EUI를 0으로 채웠으니 0000000000000000으로 넣어줍니다

Enter your APP KEY는 TTN에서 만든 키로 넣어주고 전송하면 디바이스 연결테스트는 끝인데,

Something went wrong; are you indoor? Move near a window and retry

화면에는 연결실패로 다시하라고 뜨네요?



TTN에서 확인해봅니다



출처 : https://www.thethingsnetwork.org/

시리얼 모니터와 달리 성공했다고 뜨네요

TTN 연결은 끝났으니, 센서 달아서 데이터를 보내봐야겠어요
