WEMOS(ESP8266) Source Upload using UART

[embedded] - 태양광을 이용한 온습도 측정기 (Solar Powered WiFi Temperature and Humidity Station) 1부 - WEMOS 등 부품 조립 및 WiFi 테스트

태양광을 이용한 온습도 측정기 (Solar Powered WiFi Temperature and Humidity Station) 1부 - WEMOS 등 부품 조립 및 WiFi 테스트

[embedded] - 태양광을 이용한 온습도 측정기 (Solar Powered WiFi Temperature and Humidity Station) 2부 - Blynk 라이브러리 설치

태양광을 이용한 온습도 측정기 (Solar Powered WiFi Temperature and Humidity Station) 2부 - Blynk 라이브러리

---



WEMOS 모듈을 사용하던중… 쇼트가 일어나서 Micro5 pin 을 사용할 수 없게 되었다

컴퓨터에 연결만 했는데 연기가 모락모락…



그나마 다행스럽게도 5v, Gnd로 전력을 보내니 WEMOS모듈이 작동을 하긴 한다…



다만 Test를 위해

소스를 httpClient 예제를 올려놔서 현상태로는 아무것도 할수 없다는게 문제…



급하게 소스 업로드가 가능한지 테스트를 진행했다



Arduino 라면 tx, rx 를 사용해서 업로드가 가능하니 가능할 것 같았다

예로 Bluetooth 모듈을 이용해서 원격업로드를 할 수 있으니 말이다



결론적으로 가능하다

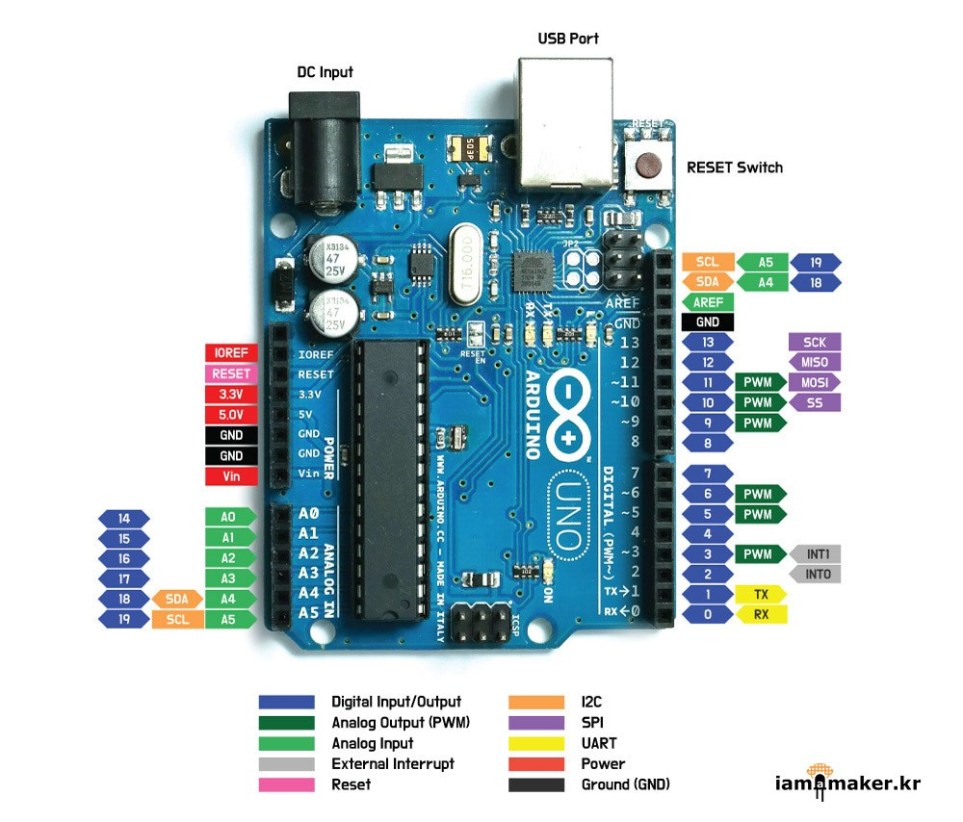

출처 :  http://www.iamamaker.kr/ko/tutorials/아두이노-레퍼런스-digitalwrite-함수/

아두이노는 TX, RX 핀을 Uart 모듈의 RX, TX 에 연결하고 GND, VCC를 연결해주면

스케치에서 업로드를 할 수 있다



Uart Serial Module

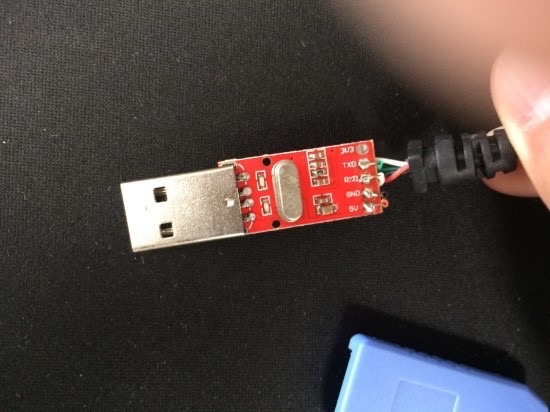

사용한 Uart 모듈



출처 :  https://iot-building.blogspot.com/2016/08/flashing-wemos-esp8266-os-x-problems.html

아두이노에 연결하던데로 하면 안되고 하나 더 연결해줘야 한다

Wemos	Uart
VCC	VCC
GND	GND
RX	TX
TX	RX
D3(GPIO0)	GND



처음에는 GPIO0 에 해당하는 핀에 GND를 연결안했는데

Serial 통신은 되긴하는데 업로드가 되질 않았다

뭐가 문제인지 찾아보니

WEMOS 에서 입출력(통신)이 WiFi 인지 알 수 없어서 연결이 안되는 듯 하다



GPIO0에 연결하면 물리 업로드로 인식 한다는듯



그나저나 왜 쇼트가 난건지 알 수 없어서 번거로운 일이 늘었다…

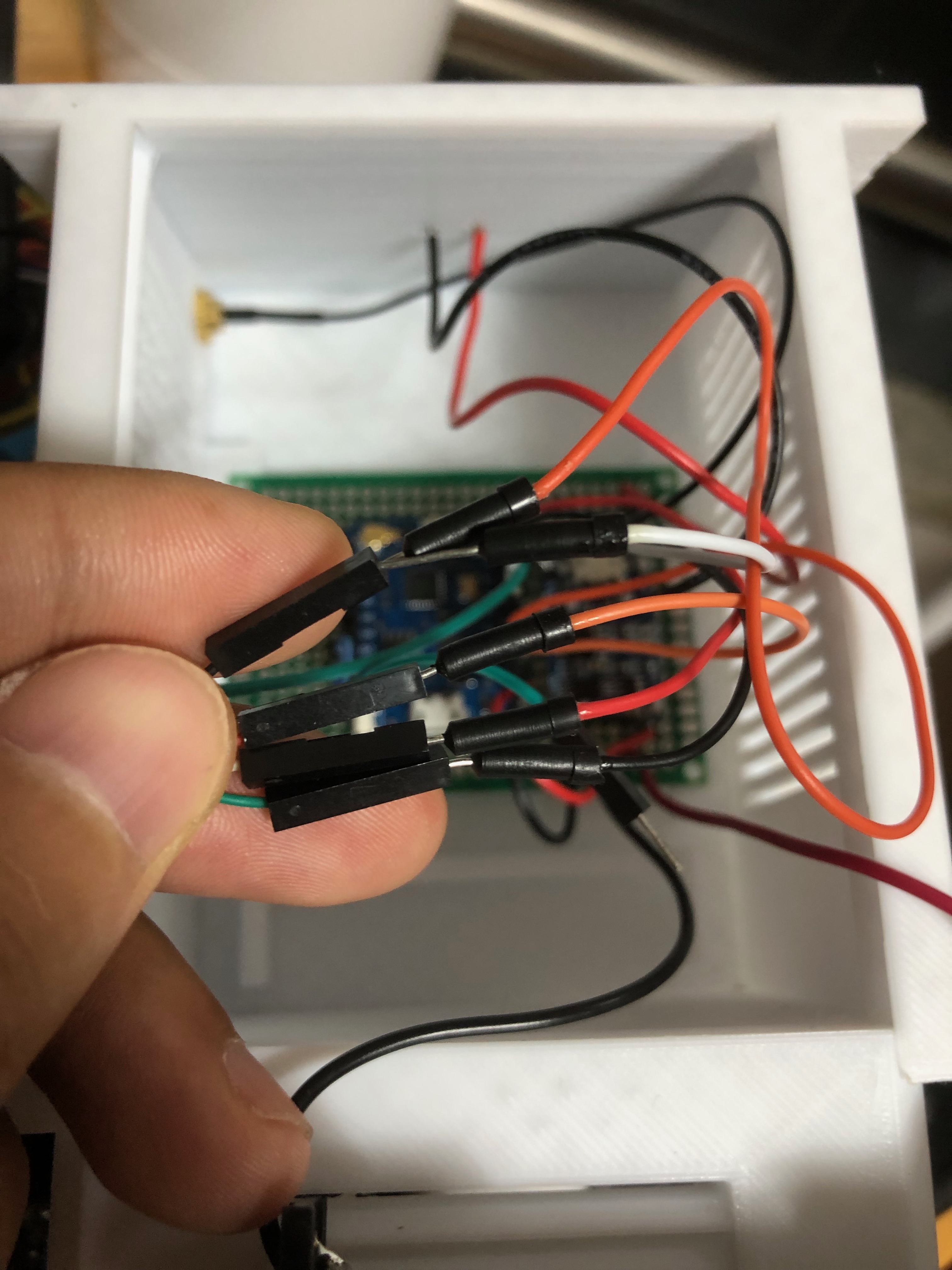

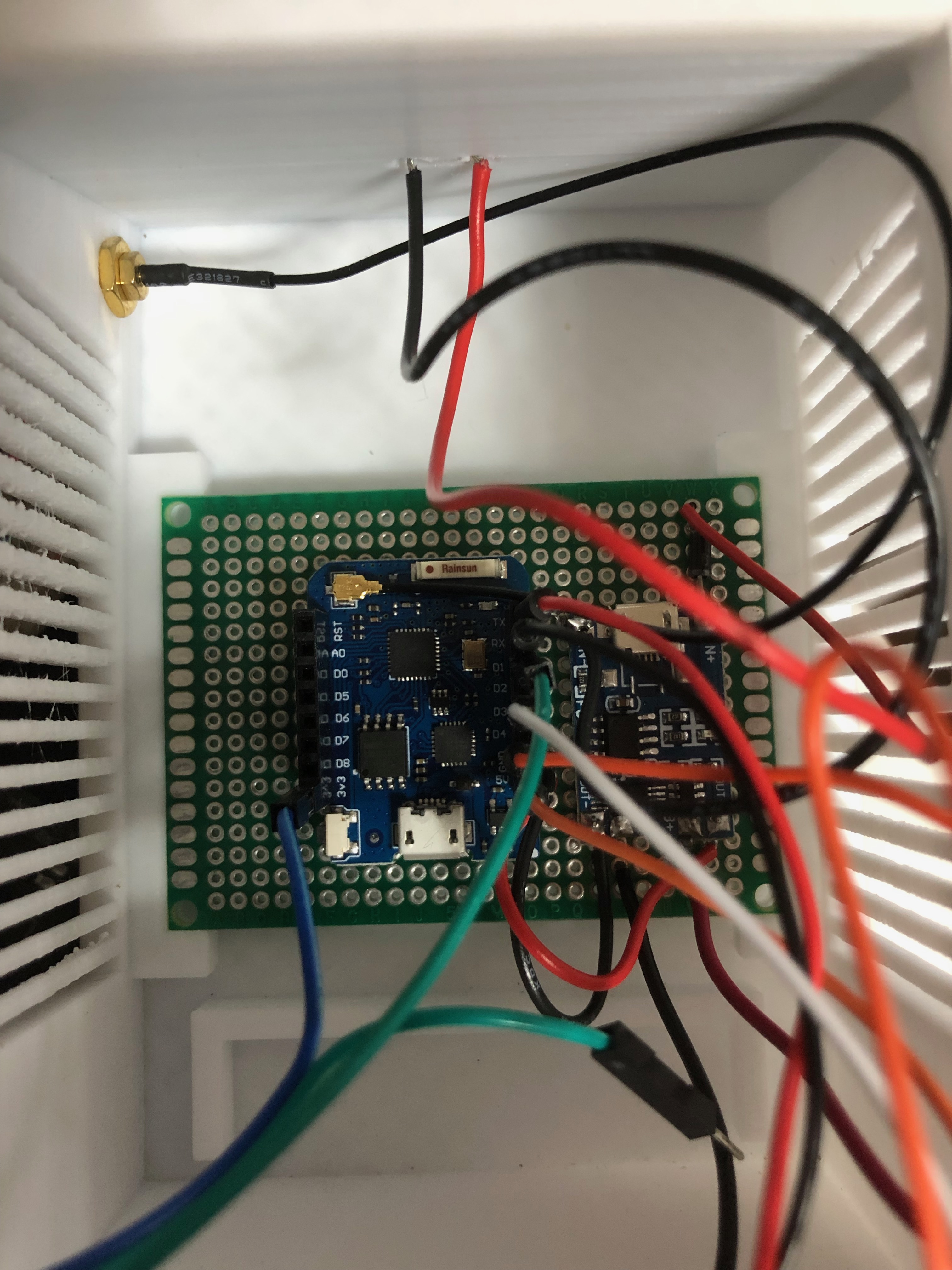

난잡한 선들

소스 업로드 할때마다 해야한다니...



참고:

https://m.blog.naver.com/hcheong/221008226371

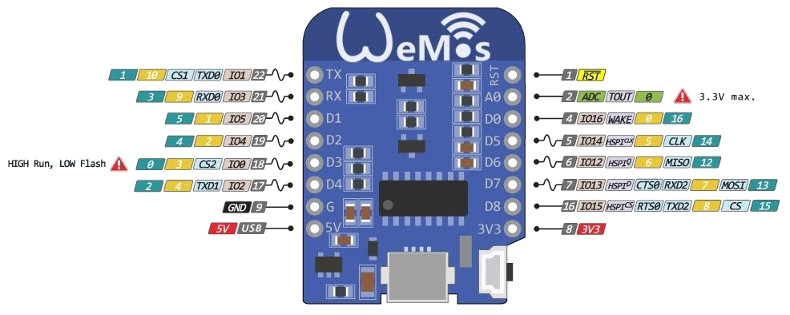

https://wiki.wemos.cc/products:d1:d1_mini
