ESP8266(ESP-01) Temperature and Humidity Web Server

embedded/ESP Module

by ZelKun 2020. 1. 15. 01:08

본문

반응형

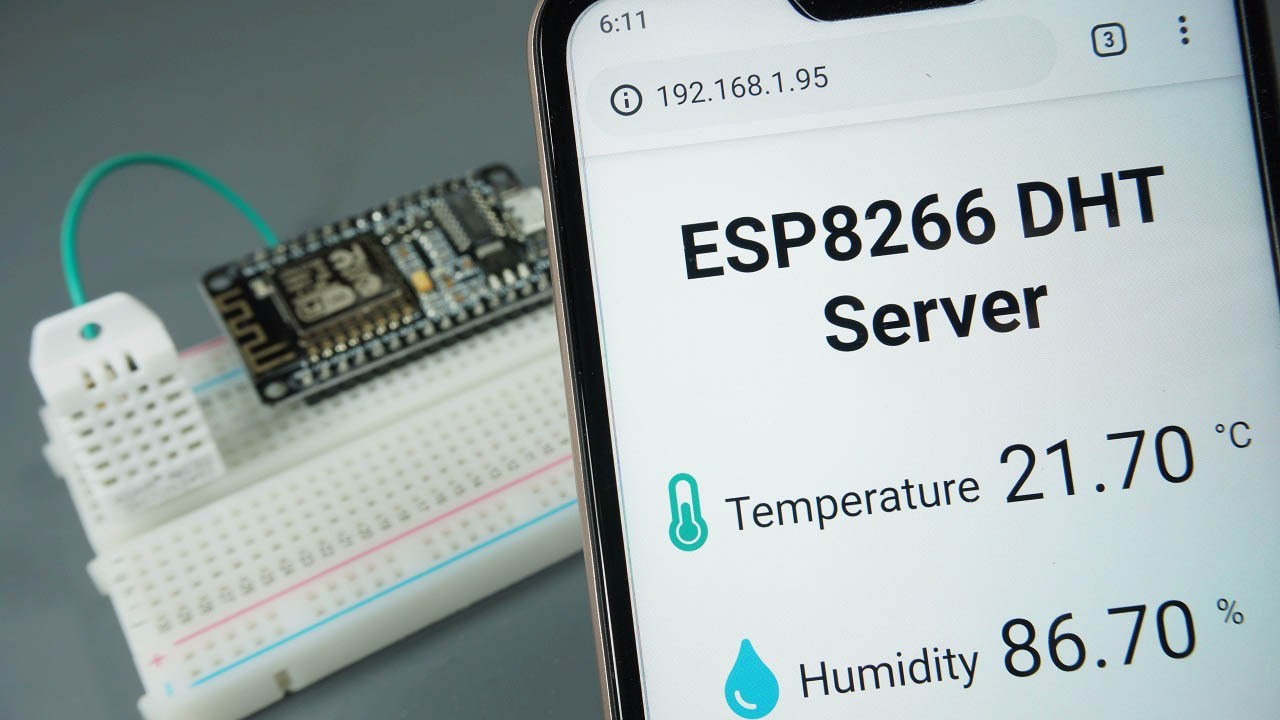

https://randomnerdtutorials.com/esp8266-dht11dht22-temperature-and-humidity-web-server-with-arduino-ide/

간단한 hello Web Server 해봤으니

굴러다니는 온습도 센서도 연결해 보기로 했습니다



hello Web Server 온습도를 추가하면 되겠지만

그래도 Web 데이터를 어떻게 표출하는지 감이 안잡히니

디자인 괜찮아 보이는걸 찾아서 따라 해봤습니다



소스 업로드를 위해 ESP8266 보드를 추가해야 합니다

ESP8266: http://arduino.esp8266.com/stable/package_esp8266com_index.json



보드추가 참고: 031. Arduino 아두이노 - 보드 추가하기(Adding Arduino Boards)



031. Arduino 아두이노 - 보드 추가하기(Adding Arduino Boards)

다양한 모듈을 사용하다보면 아두이노 설치시 동봉된 보드 말고도 다양한 보드들이 요구되는되요 보드를 추가하는 3가지 방법을 소개할까 합니다 보드매니져(Boards Manager) 추가적인 보드매니져

zelkun.tistory.com

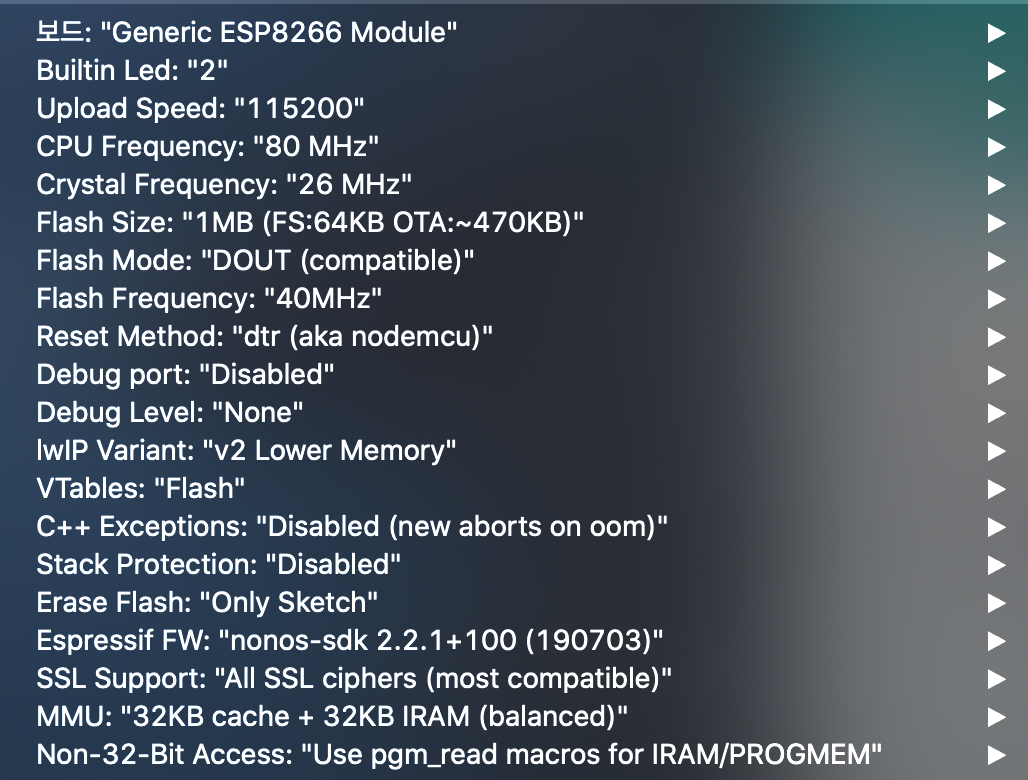

보드는 Generic ESP8266 Module 으로 하면 됩니다



https://randomnerdtutorials.com/esp8266-dht11dht22-temperature-and-humidity-web-server-with-arduino-ide/

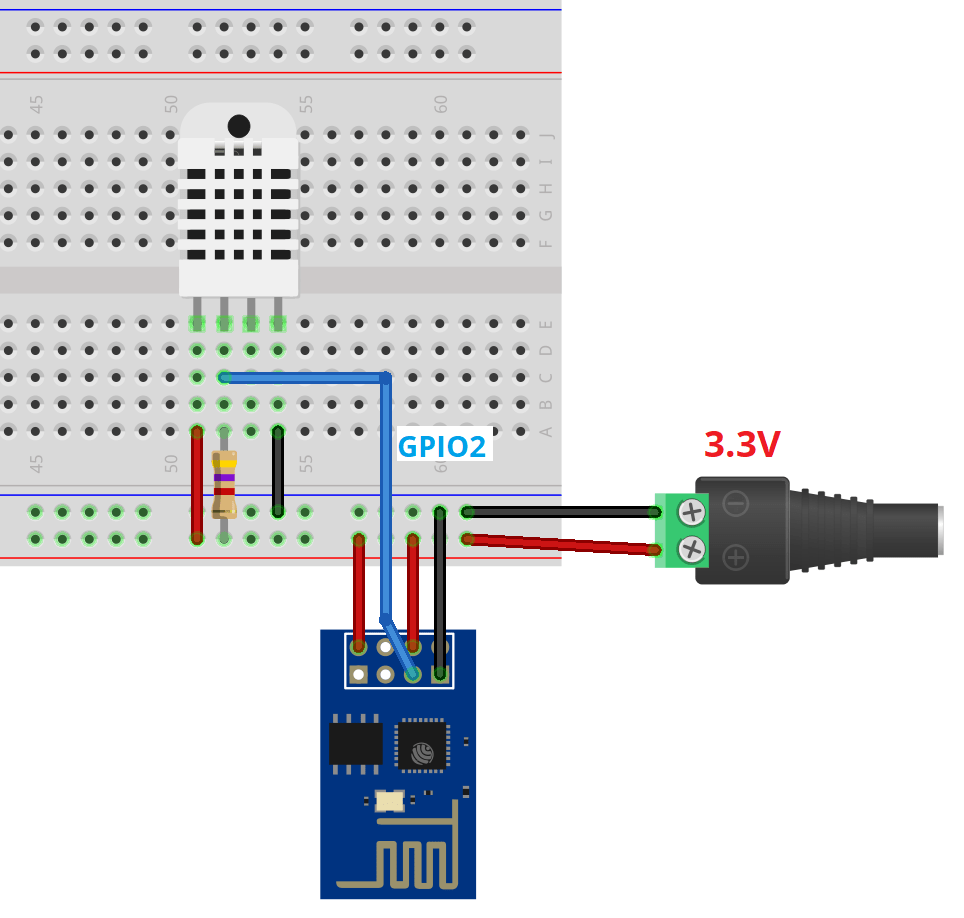

그림에 있는 센서는 DHT22 센서라서 저항이 필요한데

집에 굴러다니는 DHT11 센서모듈은 저항없이 연결하면 됩니다

어짜피 ESP-01 남는 핀이 GPIO 2번핀 하나라

회로 구성해줄것도 별로 없습니다



그림에는 빠져있는데

시리얼 모니터를 사용하려면 TX-RX 핀도 PC 연결되 있어야 합니다

그림에서는 바로 전원을 주는거라 필요없는 선은 제거 한듯 하네요



ESP8266(ESP-01) Temperature and Humidity Web Server

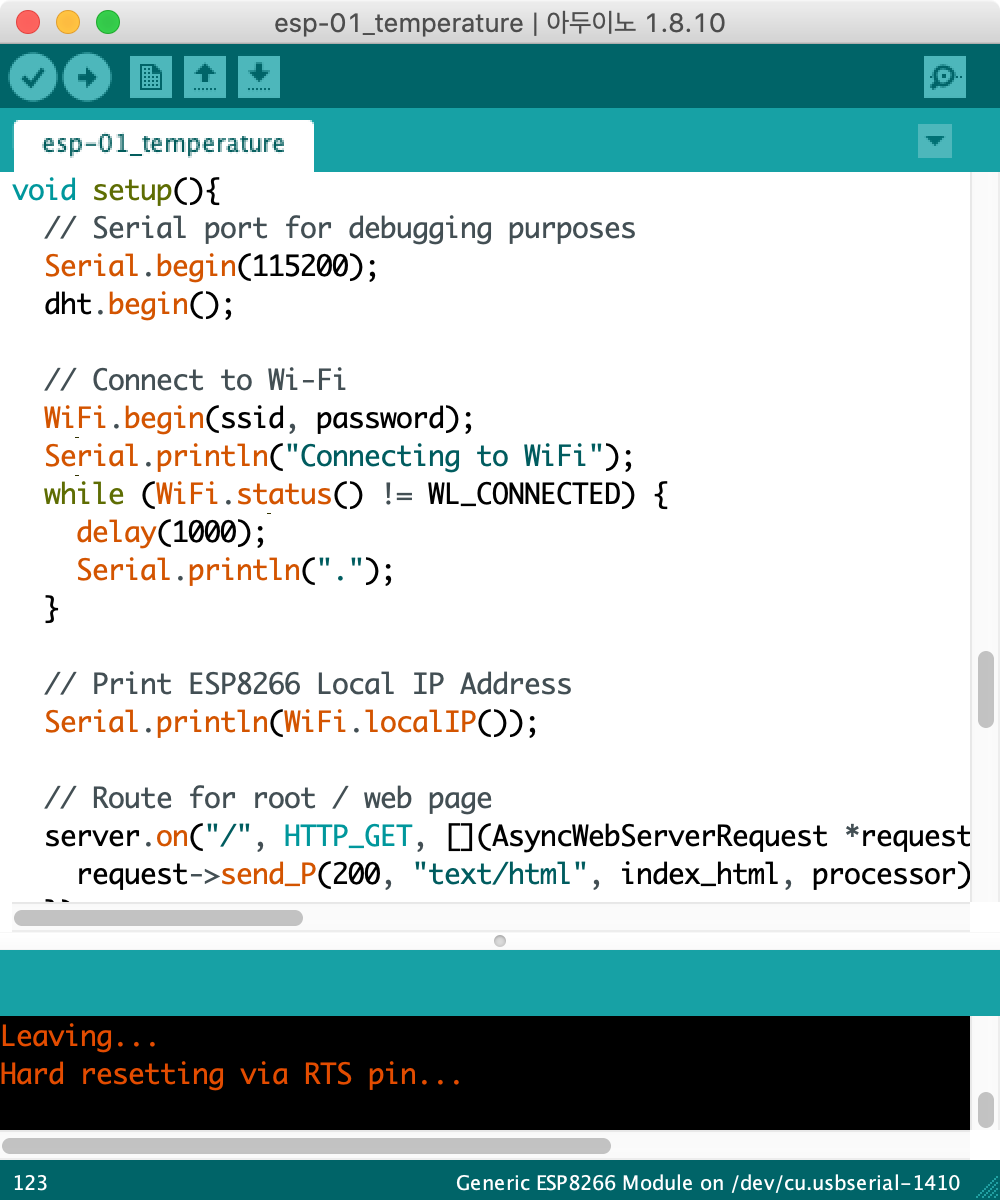

전체소스: https://raw.githubusercontent.com/RuiSantosdotme/Random-Nerd-Tutorials/master/Projects/ESP8266/ESP8266_WiFi_DHT_Web_Server.ino



소스 업로드 및 보드추가 참고: ESP8266(ESP-01) Hello Web Server Test



ESP8266(ESP-01) Hello Web Server Test

[embedded/IoT] - ESP8266(ESP-01) Hello Web Server Test [embedded/IoT] - ESP8266(ESP-01) Temperature and Humidity Web Server [embedded/IoT] - update esp8266(esp-01) firmware use to esptool on MacOS u..

zelkun.tistory.com

변경한 곳이 3군데로

공유기 SSID, Password

그리고 DHT22 잡혀있는데 DHT11 변경해줬습니다



라이브러리를 2 추가해야 에러가 안나니

아래 두개를 아두이노 library 추가 줍니다

https://github.com/me-no-dev/ESPAsyncTCP

https://github.com/me-no-dev/ESPAsyncWebServer



ESP8266(ESP-01) Temperature and Humidity Web Server

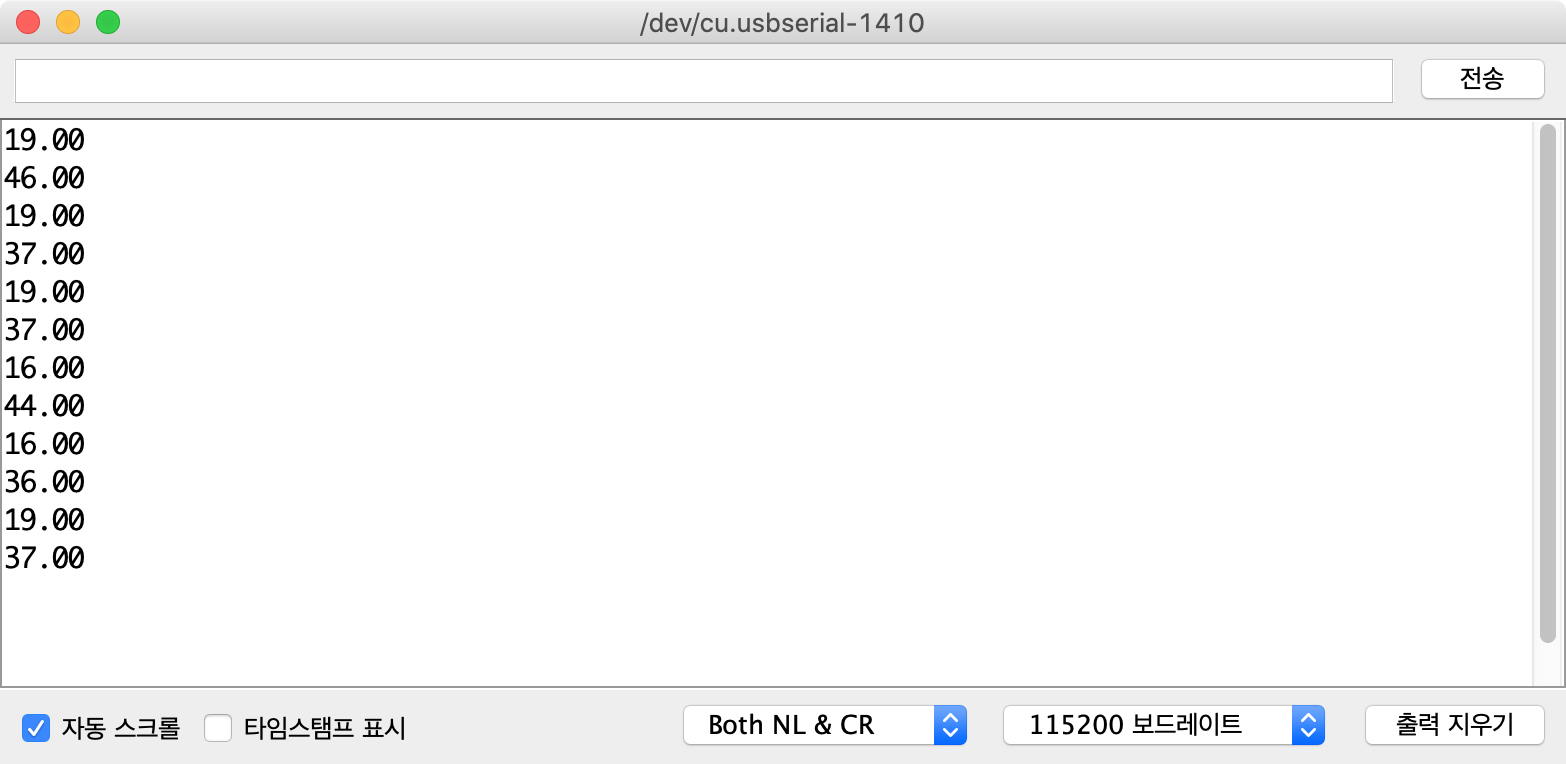

시리얼모니터로 IP확인을 못했는데

훅하고 지나갔네요



결국 공유기에서 확인..



ESP8266(ESP-01) Temperature and Humidity Web Server

무튼 디자인도 깔끔하고

괜찮네요



참고

https://raw.githubusercontent.com/RuiSantosdotme/Random-Nerd-Tutorials/master/Projects/ESP8266/ESP8266_WiFi_DHT_Web_Server.ino

https://randomnerdtutorials.com/esp8266-dht11dht22-temperature-and-humidity-web-server-with-arduino-ide/

https://github.com/me-no-dev/ESPAsyncTCP

https://github.com/me-no-dev/ESPAsyncWebServer
