esp-01 모듈을 편하게 쓰려고 구입했는데
정작 모듈을 연결해도 반응이 없다..
전용 펌웨어가 따로있나보다
AT 펌웨어 문제로 보이니 펌웨어를 바꿔보기로 했다
참고로 2015년쯤? 국내자료가 많지 않을때 구입해서
이제까지 안써보고 있었다...

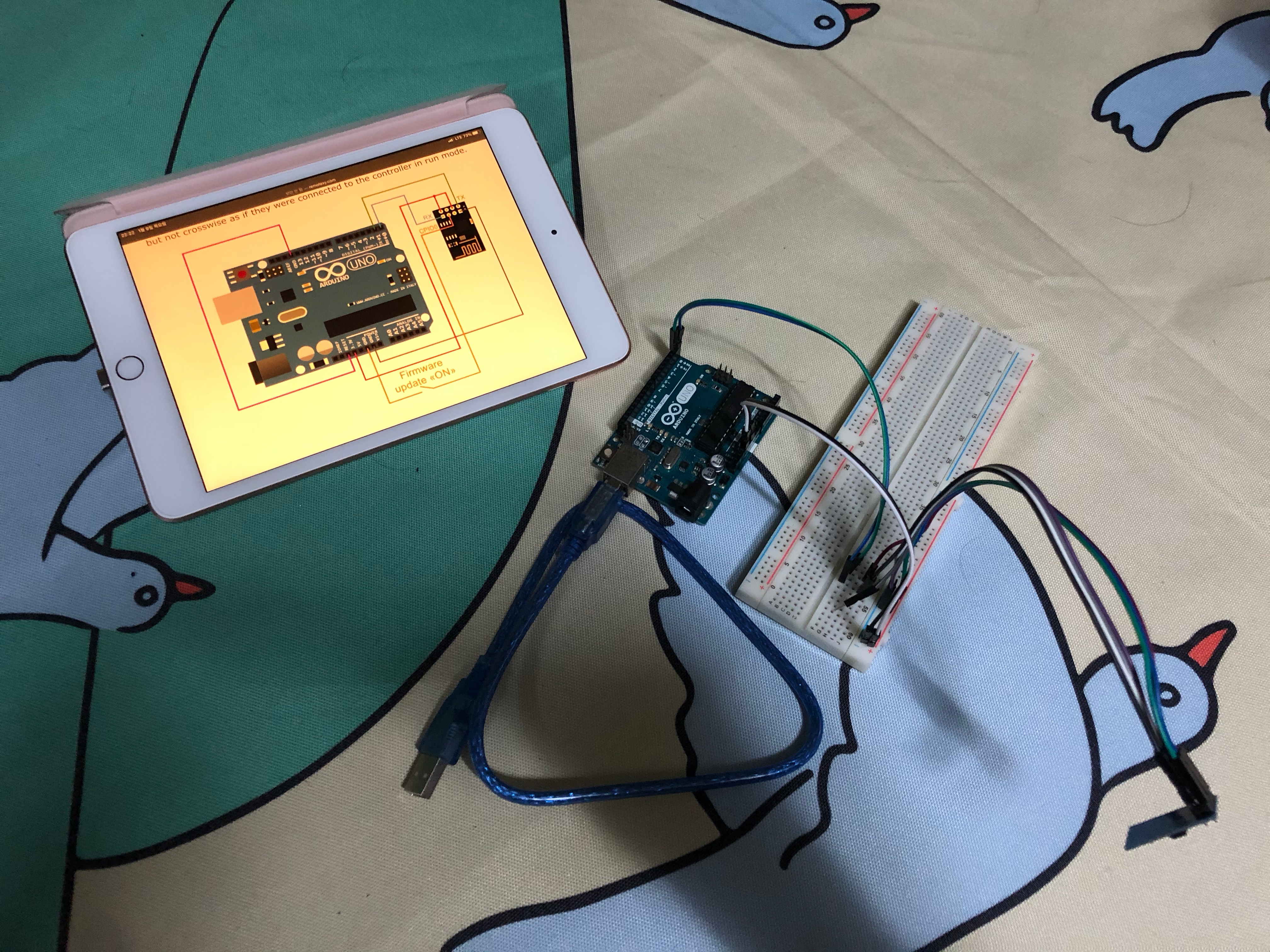

아두이노를 이용해서 esp01 펌웨어를 업데이트 하려고 했는데 실패...
배선을 잘못 연결한건 아닌듯한데
전혀 반응이 없다..
참고한 배선은 TX <-> TX, RX <-> RX 로 연결 되있다
따라해보고 안되면 TX/RX 선을 바꿔서 해보시길
ESP8266 <-> Arduino UNO / USB-TTL
- Tx <-> Rx
- Rx <-> Tx
- VCC <-> 3.3v
- GND <-> GND
- CH_PD <-> 3.3v
- GPIO0 <-> GND

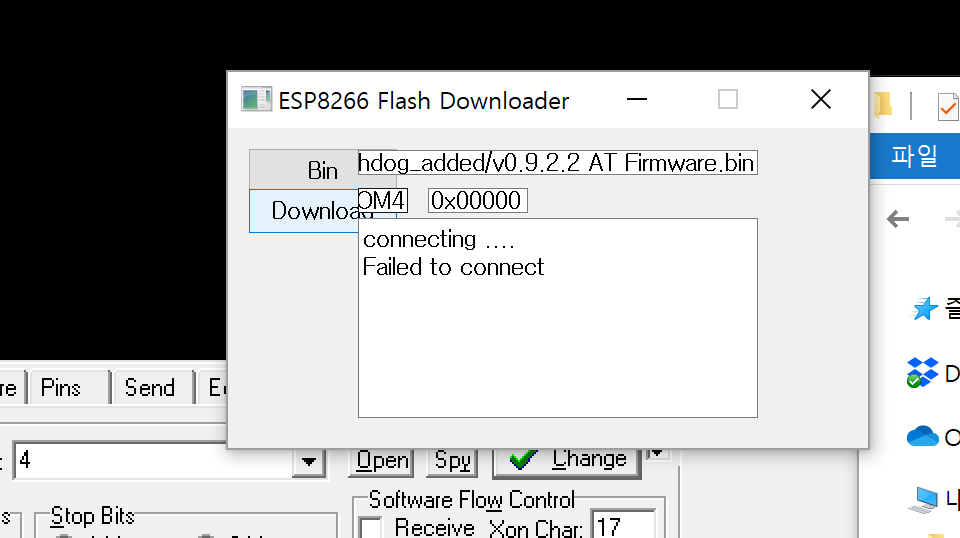

윈도우에서 실패하고 하던데로 맥에서 다시 진행해봤다

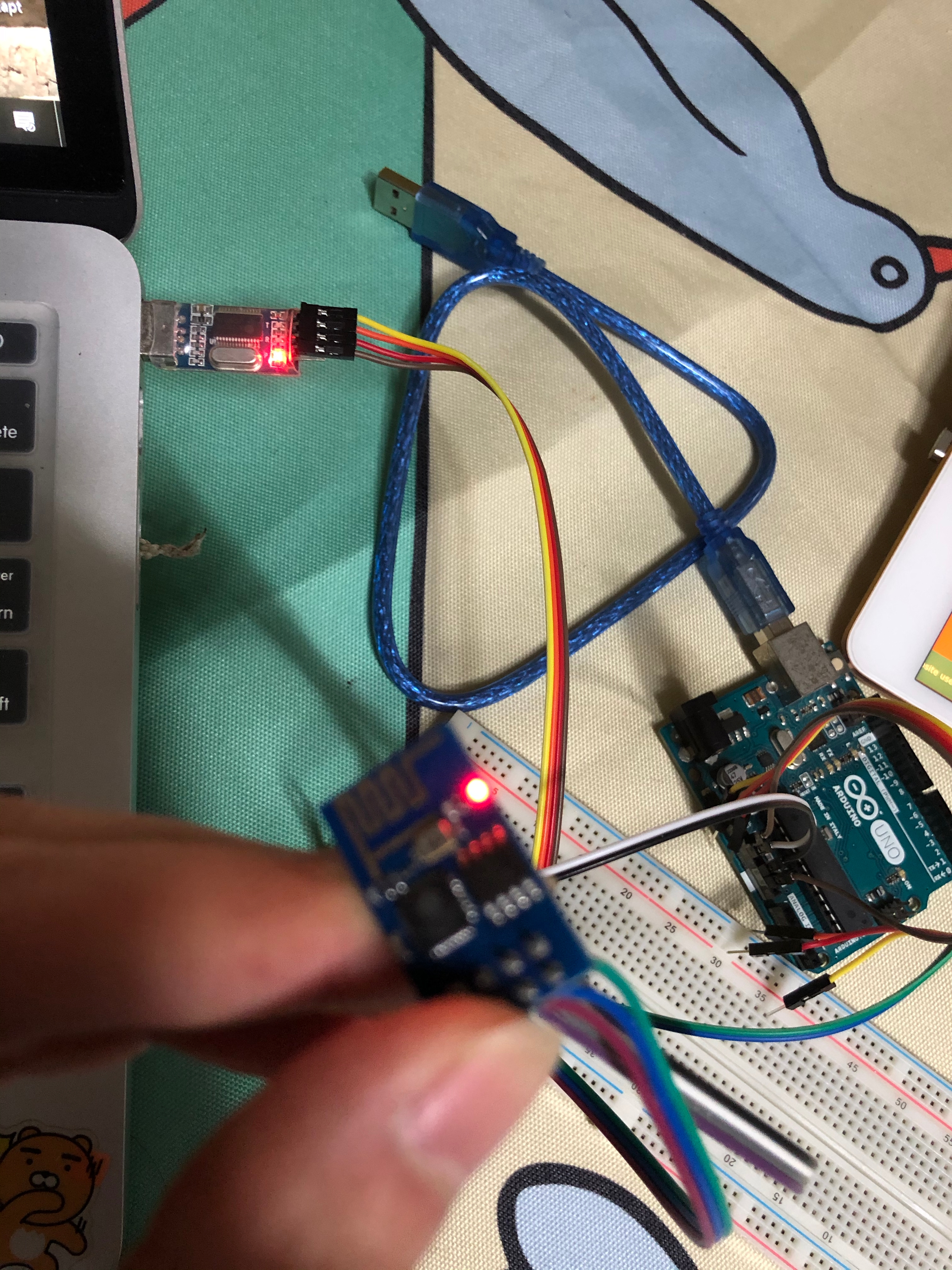

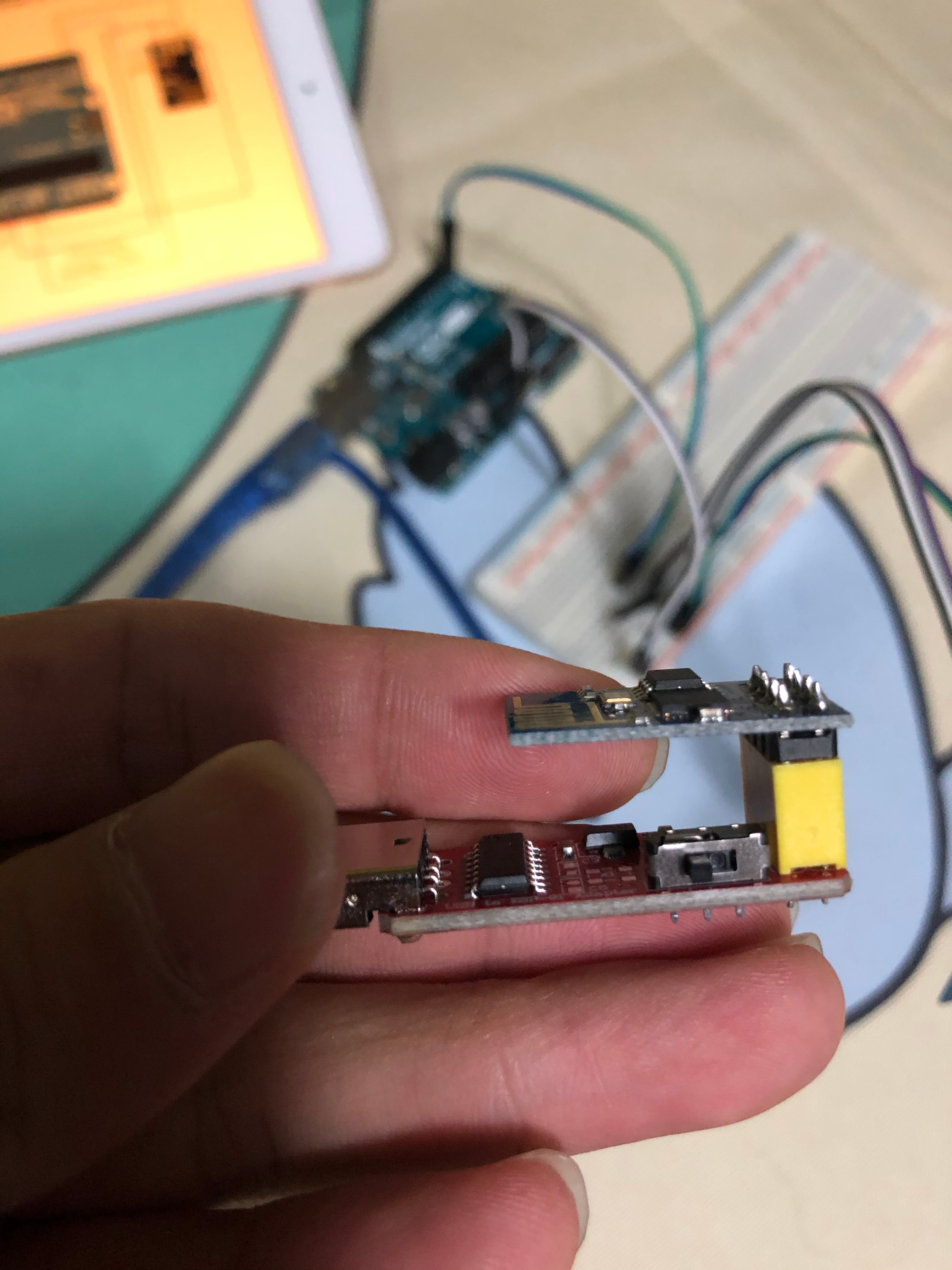

새로 해보는김에 usb-ttl 모듈로 진행했다
아두이노는 5v 출력이라 안되는건가 싶기도...
3.3v로 변경하려면 저항같은걸 달아야하는데 심히 귀찮... 3.3v에 연결하면 되긴하다
작업을위해 utils 디렉토리를 만들고
esptool 소스를 github에서 받아서 사용했는데
카탈리나 업뎃후로 뭔가 꼬였는지 git 명령이 안먹힌다...
무튼 zip 파일로 받아도 된다
GitHub Desktop App을 사용해도 된다
esptool: https://github.com/espressif/esptool
펌웨어: https://github.com/mlwmlw/esp8266-workshop/tree/master/firmware
Esptool 설치
mkdir utils & cd utils
git clone https://github.com/themadinventor/esptool.git
cd esptool
sudo python setup.py install
|
admin@admin ~ % mkdir utils admin@admin ~ % cd utils admin@admin utils % git clone https://github.com/themadinventor/esptool.git admin@admin utils % cd esptool
admin@admin esptool % ls -al total 592 drwxrwxr-x@ 19 admin staff 608 1 6 09:09 . drwxr-xr-x 5 admin staff 160 1 11 03:04 .. drwxrwxr-x@ 4 admin staff 128 1 6 09:09 .github -rw-rw-r--@ 1 admin staff 87 1 6 09:09 .gitignore -rw-rw-r--@ 1 admin staff 1865 1 6 09:09 .gitlab-ci.yml -rw-rw-r--@ 1 admin staff 1529 1 6 09:09 .travis.yml -rw-rw-r--@ 1 admin staff 2499 1 6 09:09 CONTRIBUTING.md -rw-rw-r--@ 1 admin staff 18092 1 6 09:09 LICENSE -rw-rw-r--@ 1 admin staff 276 1 6 09:09 MANIFEST.in -rw-rw-r--@ 1 admin staff 26812 1 6 09:09 README.md drwxrwxr-x@ 14 admin staff 448 1 6 09:09 ecdsa -rwxr-xr-x@ 1 admin staff 42922 1 6 09:09 espefuse.py -rwxr-xr-x@ 1 admin staff 22174 1 6 09:09 espsecure.py -rwxr-xr-x@ 1 admin staff 154332 1 6 09:09 esptool.py drwxrwxr-x@ 15 admin staff 480 1 6 09:09 flasher_stub drwxrwxr-x@ 6 admin staff 192 1 6 09:09 pyaes -rw-rw-r--@ 1 admin staff 111 1 6 09:09 setup.cfg -rw-rw-r--@ 1 admin staff 3618 1 6 09:09 setup.py drwxrwxr-x@ 12 admin staff 384 1 6 09:09 test
admin@admin esptool % sudo python setup.py install Password: /usr/local/lib/python2.7/site-packages/setuptools/dist.py:398: UserWarning: Normalizing '2.9-dev' to '2.9.dev0' normalized_version, running install running bdist_egg running egg_info
. . .
Installed /usr/local/lib/python2.7/site-packages/six-1.13.0-py2.7.egg Finished processing dependencies for esptool==2.9.dev0 admin@admin esptool % |
설치가 끝나면
USB-TTL을 연결하고 포트를 찾아야 한다
ls /dev/tty.*
를 사용하면 2개의 목록이 뜨는데
하나는 맥 블루투스이니 나머지 하나가 해당된다
내 경우에는 tty.usbmodem14101 으로 보인다
참고한 사이트에는 esptool 명령에 속도를 9600으로 햇는데 115200으로 해주니
연결되고 업데이트가 진행되었다
sudo python esptool.py --baud 115200 --port /dev/tty.usbserial-1410 write_flash -fm dio 0x00000 ../v0.9.2.2\ AT\ Firmware.bin
|
admin@admin esptool % ls /dev/tty.* /dev/tty.Bluetooth-Incoming-Port /dev/tty.usbmodem14101 admin@admin esptool % sudo python esptool.py --baud 115200 --port /dev/tty.usbserial-1410 write_flash -fm dio 0x00000 ../v0.9.2.2\ AT\ Firmware.bin esptool.py v2.9-dev Serial port /dev/tty.usbserial-1410 Connecting.... Detecting chip type... ESP8266 Chip is ESP8266EX Features: WiFi Crystal is 26MHz MAC: 18:fe:34:f9:42:d5 Uploading stub... Running stub... Stub running... Configuring flash size... Auto-detected Flash size: 1MB Flash params set to 0x0220 Compressed 520192 bytes to 134837... Wrote 520192 bytes (134837 compressed) at 0x00000000 in 13.5 seconds (effective 308.8 kbit/s)... Hash of data verified.
Leaving... Hard resetting via RTS pin... admin@admin esptool % |
펌웨어 업데이트 완료
AT Command 테스트
마찬가지로 TX/RX 연결에 주의
배선을 바꿔주고 AT Command 테스트를 진행했다
GPIO0 을 제거하고 진행하면된다
아두이노 스케치에 딸린 터미널로 진행해주면 편하다
Both NL & CL 을 선택하고 9600 으로 맞춰주고

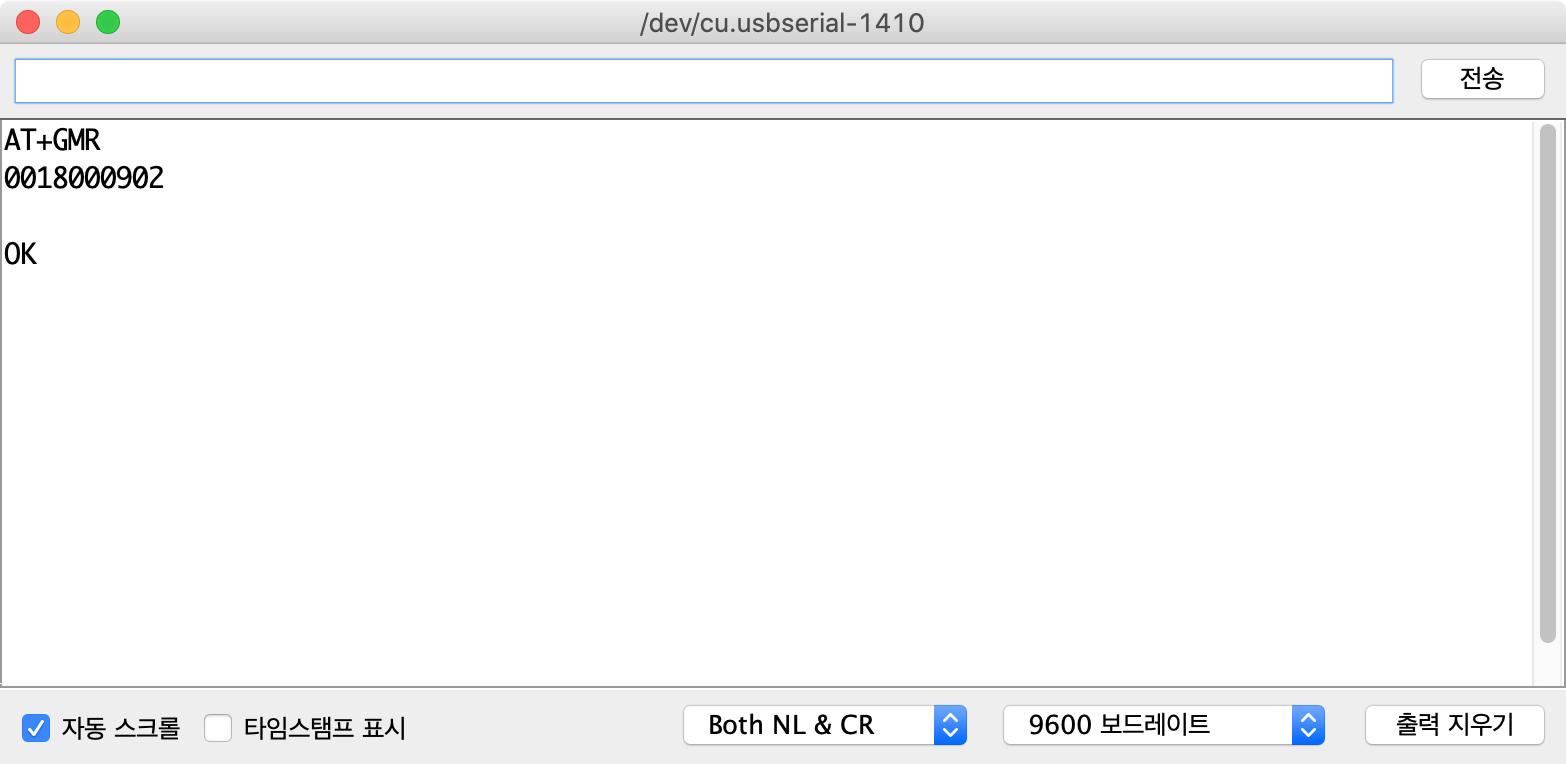

AT-GMR 을 입력하면 OK를 반환해준다
참고
https://diyprojects.io/esptool-update-of-firmware-nodemcu-esp8266-on-macos/#.Xhi8Ky0681I
https://www.elec-cafe.com/esp8266-esp-01-firmware-update/
http://remotexy.com/en/help/esp8266-firmware-update/
